Travaux de mécanique divers

Ces travaux ont été réalisés depuis un moment par Philippe, mais je suis en retard sur la mise à jour du blog :-(

Réalisation de rallonges à raccord conique pour la nourrice, dont le raccordement arrière s'est avéré très délicat

fixés sur la nourrice


Le raccordement sera beaucoup plus facile

Préparation des turbulateurs

Il s'agit de morceaux de plaque réfractaire, qui seront introduits dans les serpentins d'extrémité pour éviter que toute la chaleur passe par ces espaces sans balayer correctement les serpentins centraux

Collage pour obtenir une épaisseur plus importante

prêts à être posés

positionnement

on voit bien que sans ces turbulateurs l'air chaud aurait tendance à passer par ces extrémités ou la perte de charge est plus faible

Réalisation du bac sous machine

mise en place de la machine pour essai

ca se présente bien

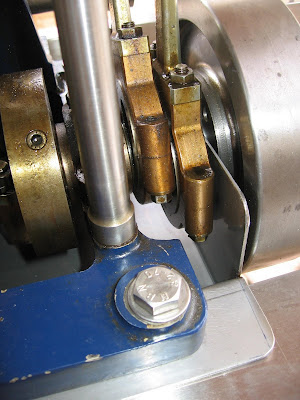

ca passe juste comme il faut :-)

vraiment juste !

vu coté raccord transmission

Préparation des pattes de support de tillacs qui seront soudées sur le bâti

positionnement, elles vont être pointées par Philippe puis soudées par les soudeurs

Découpe et perçage de la traverse

et de ses fixations

positionnement avec un axe de centrage décolleté

pointage
