Midship: Les derniers travaux de Philippe sur le bati machine de Midship

Philippe travaille sur le bâti machine, et comme il ne sait pas faire les choses à moitié, voila ce que cela donne... (ses commentaires sont entre guillemets)

Plan de l'équerre de support de butée

Découpe par notre atelier habituel

Travail au tour

Soudure

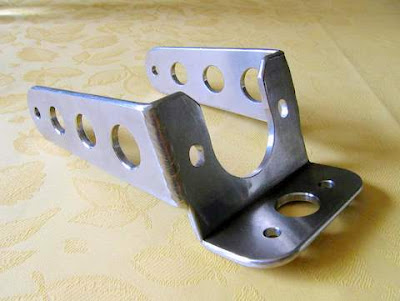

"Tout compte fait j'ai trouvé plus judicieux d'alléger l'équerre en inox sans pour cela lui enlever sa rigidité." joli non!

Presse étoupe démonté sur la coque

Presse étoupe après le passage de Philippe!

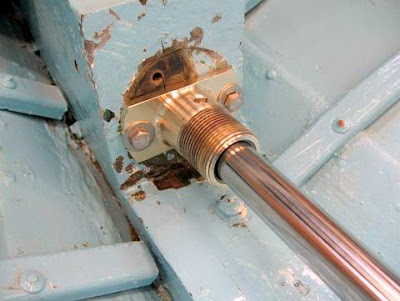

"Le palier presse étoupe est terminé. Comme il a fait 1/4 de tour au vissage sur le tube d'étambot, j'ai déplacé le graisseur, l'ancien trou est bouché par une vis décolletée."

"Pour finir, tu peux voir dans l'ordre le montage du palier sur la quille, d'une bague de centrage pour aligner l'arbre dans le palier et le roulement buté sur l'équerre, le montage de l'équerre sur la quille et enfin le montage du roulement sur l'équerre."

Les pièces détachées

Montage à blanc

fixation sur la coque

avec la butée

coté extérieur

Préparation du bâti,

entretoise pour rigidifier les points de fixation

entretoise soudée

et boulons

"J'ai acheté quelques vis chez Weber pour la fixation de la machine sur son futur support et pour les fixations des varangues sur les tubes du bâti."

Positionnement machine au sol pour le dimensionnement du bâti

Il faut laisser suffisamment d'espace entre la machine et la chaudière pour ouvrir la porte arrière même si ce n'est qu'une porte de secours.

Pré positionnement avec un arbre factice

"Voici les photos du travail des soudeurs de ce matin sur le bâti. Trois traverses pliées en Z sont soudées dessus et dessous les tubes du bâti.
Les deux traverses arrières sont placées au plus près de la machine pour porter le support machine et autres accessoires.
La troisième traverse soudée à l'avant pourra être vissée dans la quille sur une cale d'épaisseur."
