Plans et maquettage chaudière

Philippe a beaucoup travaillé sur plans ces derniers temps et comme d'habitude c'est du travail de pro!

Tout d'abord l'implantation sur la façade coté barreur

Puis le détail des circuits intérieurs, avec:

la nourrice

L'alimentation machine

Les soupapes

Le souffleur avec sa commande coté chauffeur et barreur

le sifflet

Le niveau d'eau

Et le circuit manomètre

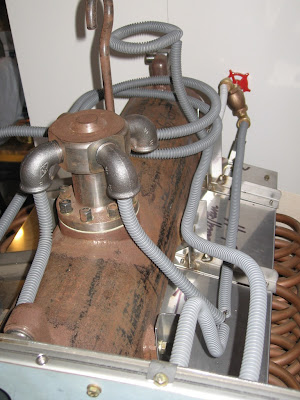

Puis passage au maquettage pour voir si tout tient

la vanne commande le circuit souffleur coté chauffeur

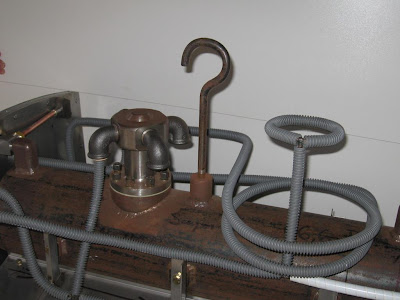

on peut voir l'assécheur la grande double boucle, surmontée du souffleur

Les sorties dôme

le raccord de l'assécheur vers la sortie machine

Les sorties vers la nourrice
