29 mai 2009

Découpe des faces avants des chaudières

Philippe a, suivant les conseils de nos soudeurs, utilisé une scie sauteuse, avec une lame spéciale, pour découper l'ouverture des portes et la forme supérieure des faces avant et arrière de la chaudière.

Et visiblement la tôle inox de 2mm se coupe correctement!

Les ouvertures réalisées

Travaux de la semaine et de samedi

Philippe est passé chez Goetz, pour récupérer les blocs bétons réfractaires étuvés et la première partie de nos isolants

Première mise en place, ce qui a nécessité un peu de meulage et impliquera donc une modification des moules

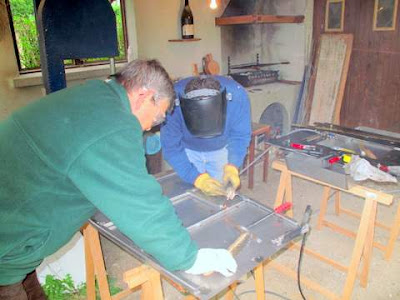

Samedi, journée casing chez Philippe avec Michel, travail sur les faces avant et arrière

Traçage

et premier point de soudure pour fixer les U de structure

Vérification des perçages du U inférieur et de son positionnement sur la semelle, ce U est percé pour recevoir des écrous inox rivetés.

Soudure du cadre de la porte


recopie de forme pour la face arrière

pointage de la tôle extérieure de la face avant

et voila une première face avant bien avancée, il reste à réaliser la découpe de la porte.

Travaux de samedi, dimanche et lundi

Quand j'arrive samedi matin Philippe et et Michel sont déjà à pied d'œuvre!

Le 6A est sur le transpalette et Philippe installe le bâti rectifié

Pas le temps de dire ouf et le voila déjà installé

Ensuite pose sur le bâti de la plaque support de chaudière et du cendrier

Découpe de l'arbre pour pouvoir usiner le cône de fixation de l'hélice, l'acier est extrêmement dur

Pause pique-nique que nous avons le plaisir de partager avec Georges, Isabelle et leur enfant et Pascal qui nous ont rejoint, le temps est merveilleux!

Puis on ré attaque avec la pose des serre-bauquière que j'avais préparée, mais pour la fixation des quelles il faut être au moins trois, un pour tenir et deux pour riveter.

Mise en place de la serre

Pascal prépare le rivet

La fine équipe au travail!

Si on ne fait qu'apercevoir Pascal c'est parce qu'il tient le tas!

Maintenant c'est au tour de Michel d'enfoncer la rondelle

Michel peut enfin s'extraire de son trou

et d'une de posée

Philippe dégage le passage de la deuxième qu'il m'aidera ensuite à poser

Caverne d'Ali Baba!

Le dimanche, je me lance dans des finitions au rabot et à la râpe, les plat-bords, les bancs...

et je colle ma deuxième épaisseur de pont avant, pour pouvoir ensuite poser les lattes d'iroko.

c'est parti pour une nuit de séchage

Lundi après-midi, ajustage final des plat-bords

un peu d'ajustage est nécessaire pour une mise en place correcte et symétrique, la défonceuse est encore une fois bien utile!


Préparation de la colle époxy

Collage et vissage

joints époxy, nettoyage....

Ma question est maintenant de savoir si je fais une pièce centrale en acajou ou pas !

Travaux de rectification du bati machine

Nous avons fait une petite erreur de conception dans le bâti en supposant que celui de la machine était symétrique par rapport à ses fixations, mais malheureusement ce n'était pas le cas!

d'où nécessité de refonte partielle des traverses, avec tout d'abord un tronçonnage pour pouvoir repositionner des pièces plus larges

Que Philippe pointe en partie supérieure

puis inférieure

Retour à l'atelier de soudure

Soudures supérieures

et inférieures

Puis essais avec la machine, tout est bien smileys Forum

Installation demain dans la coque ...........

16 mai 2009

Samedi 16 mai

Samedi au chantier, beaucoup d'animation car c'est aujourd'hui la fête du club
les bateaux sont sur l'eau et naviguent.

Philippe et moi continuons à avancer, pas de temps à perdre pour pouvoir mettre Midship à l'eau cet été !

Mise en place des premiers bétons réfractaires moulés, il faudra faire une petite retouche sur le moule pour que cela passe mieux, mais cela nous permet déjà de tracer l'emplacement de la grille

Pendant ce temps là Pascal toujours souriant s'active sur son Turbo 13

Et Jean-Jacques balade des touriste à toute vapeur sur Keltia

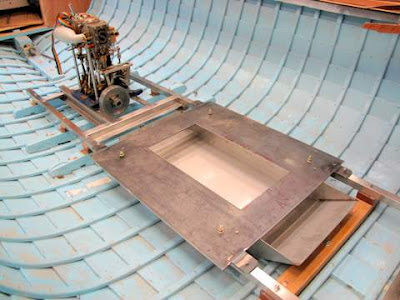

Pose du bati, pour faire un test avec la machine et le cendrier

Perçage pour la fixation du cendrier sous la plaque de fond de la chaudière

Pas facile, c'est de l'inox!

Mise en place dans la coque

Il faudra faire une petite retouche sur le bati machine
