31 mai 2010

Travaux du WE de Philippe

Philippe a installé les pièces en bois que j'avais préparés et les supports de main courante, afin de finir le sertissage de tous les écrous avant d'envoyer les panneaux en peinture.

"Bonjour Thierry

Voici quelques photos des derniers travaux.

Les mains courantes sont montées. C'était un peu compliqué avec les chandelles en extrémité car elles ne sont pas symétriques.

Si tu regardes les photos, il y a une extrémité avec 2 vis et une extrémité avec 1 vis.
Esthétiquement ce n'est pas grave mais ça complique pas mal les fixations car en dessous il y a la structure en inox qui elle est symétrique.

Au final, certains écrous sont sertis dans la tôle du toit et d'autres dans la structure inox.

- Sur la façade côté barreur, il fallait que je définisse le parcours des tuyaux de niveau d'eau, mano et Kettle pour percer leur fixation avant la peinture.


A bientôt pour de prochaines nouvelles,

Philippe"

26 mai 2010

Premier démontage après la chauffe

Premier démontage après la première chauffe

tout a changé de couleur! on voit sur la droite la bande réfractaire qui s'était décollée à la mise place du toit et qui faisait que la peau extérieure de ce coté était plus chaude

le toit avec la bande manquante

problème de collage, sur un des panneaux latéraux, la socité Goetz consulté n'a pas d'explication puisque l'autre coté tient correctement, nous allons renforcer la fixation avec des inserts vissés


on retrouve la barre décollée

et on s'aperçoit que les serpentins doivent toucher le réfractaire à l'endroit ou il ne sont pas couvert de suie

prochaine étape recollage et renforcement de la fixations des réfractaires sur le toit pour éviter qu'ils se décrochent pendant le transport

Fin des préparatifs et première mise en chauffe

Philippe avait préparé le bâti et vendredi en fin d'après-midi , je suis arrivé en début de soirée pour donner un coup de main

Le réfractaire du toit est déjà collé

celui des flans encore sous presse

le corps de chauffe est installé sur le bâti

et commence le montage par les façades


qui se termine la nuit tombée

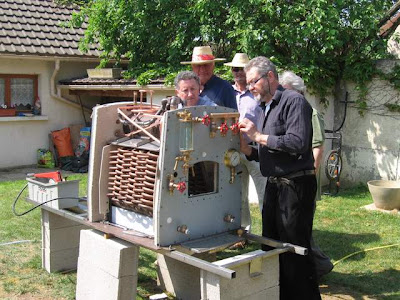

on reprend le lendemain

avec l'aide des amis

qui sont venus nombreux

premier test sous pression 1,5 fois la pression nominale c'est à dire 12 bars, et on recherche les fuites

et qui font baisser la pression

pause déjeuner

puis, une fois le problème des fuites réglées , on ferme

on finit par le toit

et les soupapes

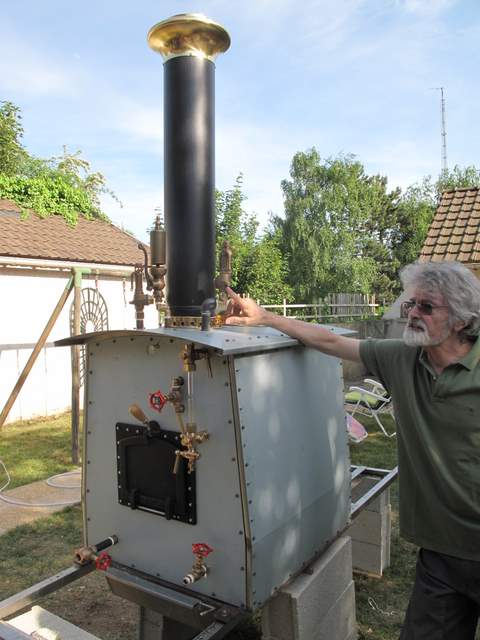

prêt pour la première mise en chauffe

on charge en combustible

Allumage



première fumée
Le baptême au champagne



on lève nos verres :-)
Souffleur, très efficace



Premier coup de sifflet par Kim




Relevé de pression par Kim

8h27 : l’allumette entre dans le foyer

18h31 : l’aiguille décolle

18h35 : 3 bars

18h41 : 8 bars

14 minutes pour arriver à la pression nominale en partant d'une chaudière froide, ce n'est pas trop mal

Heureusement que nous avons l’œil sur le manomètre car les deux soupapes ne déclenchent pas correctement et il faut soulager la chaudière en les déclenchant à la main, elles sont retournées chez le constructeurs pour expertise!

ensuite, tant qu'à faire nous installons la machine sur le bati

et nous bricolons le raccord chaudière -machine

et ça marche!

essai du 6A sur sa chaudière




ca tourne pas mal



on ré alimente la chaudière en eau avec la pompe d'épreuve

6A vitesse plus rapide, noter le pression :-)



Les concepteurs fiers de leur oeuvre!

19 mai 2010

Dernier travaux avant la première mise en chauffe

Toute la plomberie prête à être installée

Commençons par le circuit manomètre, avec la prise de pression sur ma partie supérieure de connexion niveau d'eau

taraudage


fixation du raccord conique

de la tubulure

la boucle de condensation

l'installation complète

et le manomètre posé

Passons au circuit soupapes, deux soupapes tarées à 8 bars à ouverture progressives

Tubes en acier, sortie à travers le toit

le crochet de soulevage de la chaudière

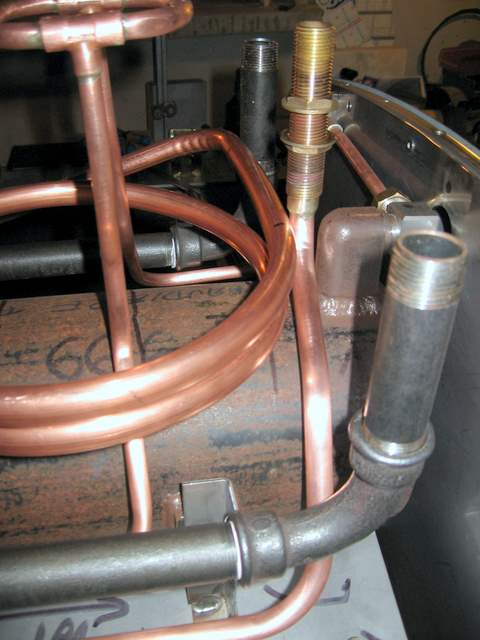

Circuit sifflet



au premier plan le souffleur

toit posé

détails sous toit
Isolation laine céramique du toit

isolation laine céramique des facades


Préparation de la pose du carton isolant thermique

Découpe

collage

encollage pour la pose des réfractaires

Découpe


Positionnement et collage

Prêtes à poser
