28 septembre 2009

Réunion chaudière

Samedi matin, réunion de travail chez Philippe avec Michel et François

L'objectif était de valider la conception actuelle et de préparer les travaux restant sur les tuyauteries vapeur: Réchauffeur, mano, souffleur...

Tout d'abord l'analyse

le coup d'œil du maitre

La discussion

Le positionnement des accessoires

Et l'apéro pour conclure smileys Forum

26 septembre 2009

Encore du Philippe!

Philippe a continué à me faire des merveilles!

admirez l'ensemble cheminée et dôme vapeur

Le dôme riveté cuivre

l'embase de cheminée, fixée rigidement, mais facilement démontable smileys Forum

Superbe, n'est ce pas, c'est vrai que l'on fini par avoir l'habitude !

ce matin, nous avons une réunion design chaudière pour valider l'ensemble de la plomberie vapeur, vous aurez des photos ce soir.

19 septembre 2009

WE à Sèvres

Ce WE, travaux sur l'aménagement avec le coffre à chaine et la fixation de la cloison avant

Finition de la découpe du bac à chaine

Passage à la résine

Montage définitif avant peinture

Fixation des cloisons avants

et pour finir tranquille, essais de positionnement des gabatits des bancs avants, en essayant d'éviter l'aubier du plateau de sipo!

18 septembre 2009

Grille"Provisoire"

Philippe, en attendant que nous ayons les grilles en fonte, a réalisé une grille en mecano soudé, "provisoire", comme il sait le faire !

Le kit

après soudures

après meulage

monté dans la chaudière


12 septembre 2009

WE du 12/13 septembre

Dimanche 13 septembre

Montage à blanc et derniers ajustements de la cloison avant

Une couche d'époxy sur la partie intérieure

Puis tracé et découpe du gabarit des bancs avant, ça se précise

reste à imaginer la structure, pas évident elle doit servir pour les coffres à bois et charbon

Samedi 12 septembre:

Travail sur la fixation du safran réalisé complètement par un ami, excellent bricoleur et vaporiste !


Ferrures également réalisées par le même ami

Nous avons tracé, aligné et percé et fixé les ferrures

et voila le résultat, il ne me reste qu'a retailler légèrement la ferrure du bas puis, riveter, plus pour l'esthétique que le coté fonctionnel, les deux joues entre elles, et enfin peindre et vernir le safran

Merci beaucoup ... de ton aide smileys Forum

09 septembre 2009

protection refractaire des portes

Philippe a attaqué la découpe d'isolant réfractaire pour l'habillage de la porte provisoire et de la plaque de fermeture de l'orifice de la deuxième porte

Découpe difficile, le matériaux est plus dur que le béton réfractaire au corindon!


Des vis sont soudés sur les portes pour la fixation de plaques

prêt à poser

et voila le travail

06 septembre 2009

L'embase de la cheminée

Découpe et soudure de l'embase de la cheminée

La découpe de la collerette s'effectue au tour







Collerettes et embases

Pour assurer la rigidité de la cheminée, Philippe a également réalisé une embase inox

Sertissage des écrous de fixation de l'embase supérieure

Montage à blanc avant soudure

Avec le tube de cheminée

Embase de cheminée soudée

et poli smileys Forum

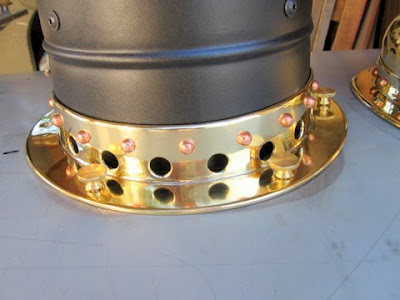

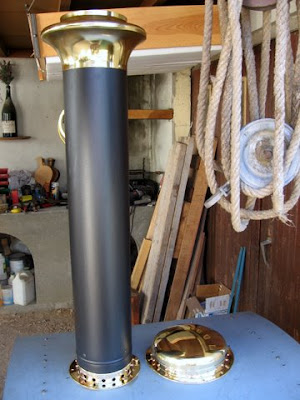

embase de cheminée avec son tube, et ébauche de celle du couvre dôme

couvre dôme de près

Une idée de ce que cela donnera

J'ai décidé de peindre la chaudière en bleu marine smileys Forum les panneaux latéraux seront en boiserie acajou, à terme!

05 septembre 2009

Les portes provisoires réalisées par Philippe

Comme je n'ai pas eu le temps de réaliser les modèles pour la fonderie des portes et des grilles,

Philippe a décidé de fabriquer des portes provisoires pour que nous puissions faire les essais.
Et comme d'habitude, pour Philippe, le provisoire doit etre parfait, jugez en vous même!

Les pièces ont été découpées à l'extérieur, par oxy-coupage

Puis soudées par Philippe,

Je rappelle qu'il s'agit de provisoire smileys Forum

Détails de la charnière

Le verrou provisoire!

La porte montée sur la façade

Porte ouverte


Une fois de plus un travail magnifique de vrai pro smileys Forum
