24 août 2009

Polissage des chapeaux de cheminées

Bonjour les amis.

Voici les dernières aventures de nos chapeaux de cheminée.

C'est chez mon ami Nicolas que l'opération de polissage a eu lieu.

Ce restaurateur de voitures anciennes est bien entendu équipé d'un matériel complet pour faire briller les surfaces les plus récalcitrantes.

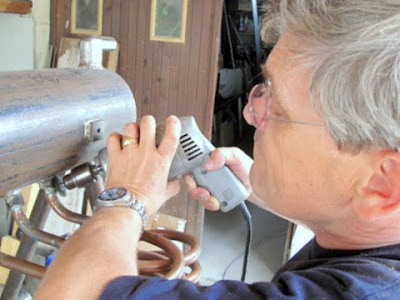

Polissage sur toile grain fin

sur feutre

Philippe s'y met aussi

de plus prés





à réparer suite à fausse manip


ça brille bien


en position

Avant vernis haute température

Après


Les chapeaux sont maintenant emballés et bien à l'abri.

Je les apporte à Redon comme prévu.

A bientôt.

Amicalement,

Philippe.

09 août 2009

Travaux du dimanche 9 aout

Dernier petit tour à Sèvres avant les vacances qui débutent à la fin de la semaine

avec le ponçage du renfort de banc central

Une dernière image à emporter de la superbe ligne de mon Midship!

même vue arrière

le renfort central avec les emplacements pour le hotwell et le réservoir d'eau.


Puis déjeuner et après-midi chez Philippe consacré à la pose des réfractaires et isolants

démontage des déflecteurs

le réfractaire en plaques fines à coller sur les déflecteurs

dégraissage à l'acétone

découpe au cutter

puis collage avec une colle spéciale réfractaire

et voila les deux déflecteurs supérieurs protégés

Puis les lateraux

voila l'ensemble

on passe à la laine de céramique sur les parois latérales

découpe

mise en place

puis repose de la cloison extérieure

fermeture

remontage final

enfin nettoyage du flux de brasure sur les manchons


Pendant que Philippe avance sur les portes en mécano soudé en attendant les fonderies


08 août 2009

Samedi 8 aout à Sèvres

Tout d'abord ponçage fin des ponts


et des plat-bords avec leurs traits de Jupiter dont je suis assez fier

puis rabotage de la tranche des bancs arrières

Puis travail sur la structure du banc central


vérification des assemblages avant le collage

derniers ajustages

dernière inspection de Gérard et Patrice

puis collage

Gérard avance de son coté sur Mégaron, avec la liste des reste à faire!


le rivetage des trappes latérale de chaudière

et pose des déflecteurs

Demain je mettrais à jour le blog sur Merlin avec les photos du rivetage des clins que nous avons fait dans l'après-midi Gerard, Patrice et moi.

07 août 2009

Deflecteurs serpentins

"Bonsoir Thierry.

Voici la suite et fin des déflecteurs de serpentins.
Il restait à fabriquer et monter les tôles latérales que j'ai récupéré ce matin chez les soudeurs ?

Ils sont fixés par des pattes soudées sur le corps de chauffe


et reliés aux déflecteurs supérieurs par trois vis dans des écrous sertis.



Il ne reste plus qu'à coller les panneaux d'isolant réfractaire dessus.



Bien amicalement,

Philippe.
